干式變壓器狀態量監測裝置
干式變壓器狀態量監測裝置是一種專為干式變壓器定制的溫控器;此溫控器特點為抗擾能力極強、輸出觸點出容量大、功能齊全、OLED界面圖文并茂、設置簡單、易操作;具有可靠的EMC,EMI性能。測溫傳感器可定制,使用常規的PT100測溫。
干式變壓器狀態量監測裝置特點:
防護等級為IP65。
工作環境溫度:﹣25~+80℃
觸點輸出容量大。
溫控器使用
ARM體系架構的CPU,數據處理能力強、系統穩定。

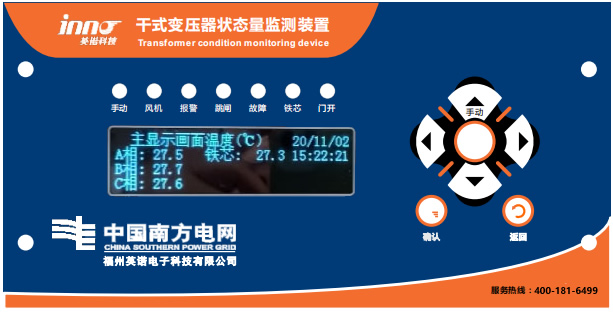

OLED液晶屏幕、數字與中文顯示、按鍵操作、LED信號指示顯示。
溫控器的電路板設計理念為模塊化設計,強弱電分離,避免空間串?dāng)_。
溫控器內含時鐘芯片、帶時標歷史數據存儲。
RS485通訊功能,通訊協議是國際開放的標準規約Modbus-RTU。
以太網通訊功能,通訊協議是國際開放的標準規約Modbus-TCP。
干式變壓器狀態量監測裝置基本功能
1.提供三路繞組測溫;自動/手動啟停冷卻風機功能;各通道顯示值數字補償功能;OLED液晶顯示;LED顯示燈;操作鍵盤;時鐘功能;
2.提供黑匣子功能,能記錄10次掉電時的溫度數據、歷史最高溫度、時間、狀態;
3.提供變壓器柜門打開報警功能;
4.提供1對超溫報警觸點(常開);
5.提供1對超溫跳閘觸點(常開);
6.提供1對溫控器故障報警觸點(常開);
7.提供以太網通訊功能(MODBUS-TCP協議),通訊帶時標,可接收對時;
