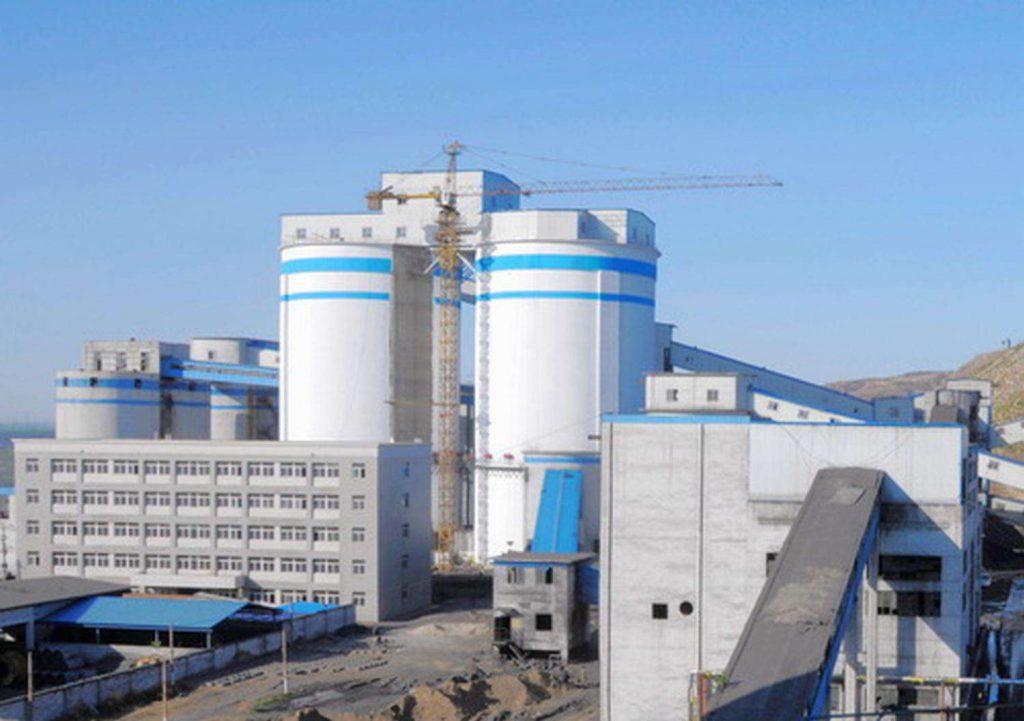

選煤廠供配電系統使用防爆型分布式光纖測溫主機解決方案
選煤廠供配電系統為什么要使用分布式光纖測溫主機
從高低壓配電室至各車間設備，在電纜溝和車間橋架上鋪設了大量的電力電纜，它們之間不可避免地會出現很多電纜終端頭和中間接頭，這些電力電纜的安全與選煤廠正常生產息息相關。如果不能及時發現和處理電纜和中間頭的過熱問題，很可能誘發火災和爆炸等重大安全事故，為了有效預防事故發生，火災監測系統被廣泛應用于選煤廠。
分布式光纖測溫主機系統設計方案
在監測電纜的表面進行光纜鋪設, 同時著重監測電纜連接器和電纜套管。電纜溝是主要用于廠區各建筑物之間鋪設各種電纜的集中通道。由于長距離通道而且暗敷, 在進行大規模的電壓和電流電纜鋪設時, 一旦發生火災, 工作人員很難及時發現并迅速做出補救措施, 勢必造成損失。在監控光纜的表面鋪設感溫光纜, 同時關注中端監控, 完成自動測量, 時刻監控電纜表面的溫度變化。當溫度變化達到預警值時, 監控室的主機部分會立即發出聲光警示和位置提醒, 使值班人員可以第一時間解決處理。
電纜橋架是使用特定的加工元件來輔助鋪設各種電纜通道, 與電纜溝的特性類似。通常將溫度傳感光纜順著光纜的架橋方向鋪設在中間頭表面或被測電纜表面, 根據電纜的溫度變化來進一步確認異常電纜具體位置, 有效完成火災預警。
分布式光纖測溫系統在選煤廠的應用
光纜探測器敷設于電纜橋架和電纜溝內, 一旦探測到溫度超標, 系統主機會輸出一個接點信號到火災報警主機, 同時發出聲光報警。火災報警主機一般安裝在設備間機柜內, 通過交換機將收集的各種報警信號上傳至上位機監控軟件。通過監測電纜和電纜接頭溫度, 可以更加深入地掌握電纜絕緣老化問題, 及時處理安全隱患, 對提高電纜和電纜接頭的可靠性大有益處。
防爆型光纖測溫主機的選擇
選煤廠各車間需要時刻關注防火、防水、防爆、防雷等情況, 生產車間、倉庫需要嚴格按照《選煤廠安全規程》執行一系列的防護措施。光纖測溫主機包括室內通用型、室外型和防爆型。像原煤準備車間和儲煤場都是煤塵集中的場所, 所以廠區內安裝防爆型光纖測溫主機及配套系統。
目前, 選煤廠火災報警系統普遍使用分布式光纖測溫系統, 不僅可以消除配電系統中電纜溫度上升過高和過快的安全隱患, 而且還可以大大降低發生電氣火災的可能性, 實現了電力系統運行設備的多點、實時、在線監測。分布式光纖測溫技術已在國內外電力系統中廣泛應用并得到認可, 是一種理想的火災報警系統, 應用前景廣闊。
